Две SCADA на демонстрации показывают одинаково красивые мнемосхемы: насосы, линии и меняющиеся числа. Одна помогает оператору отличить нормальную работу от отсутствия данных, другая после обрыва связи оставляет последнее значение без заметного предупреждения. Разница становится видна только в рабочем сценарии.
SCADA расшифровывается как Supervisory Control and Data Acquisition: диспетчерское управление и сбор данных. Для руководителя её практическая роль — собрать сведения об оборудовании, показать текущее состояние и сохранить контекст событий. Состав возможностей зависит от решения и проекта. Выбирать систему стоит через задачи своего предприятия, используя одинаковые данные и проверки для всех кандидатов.
Разделите уровни системы

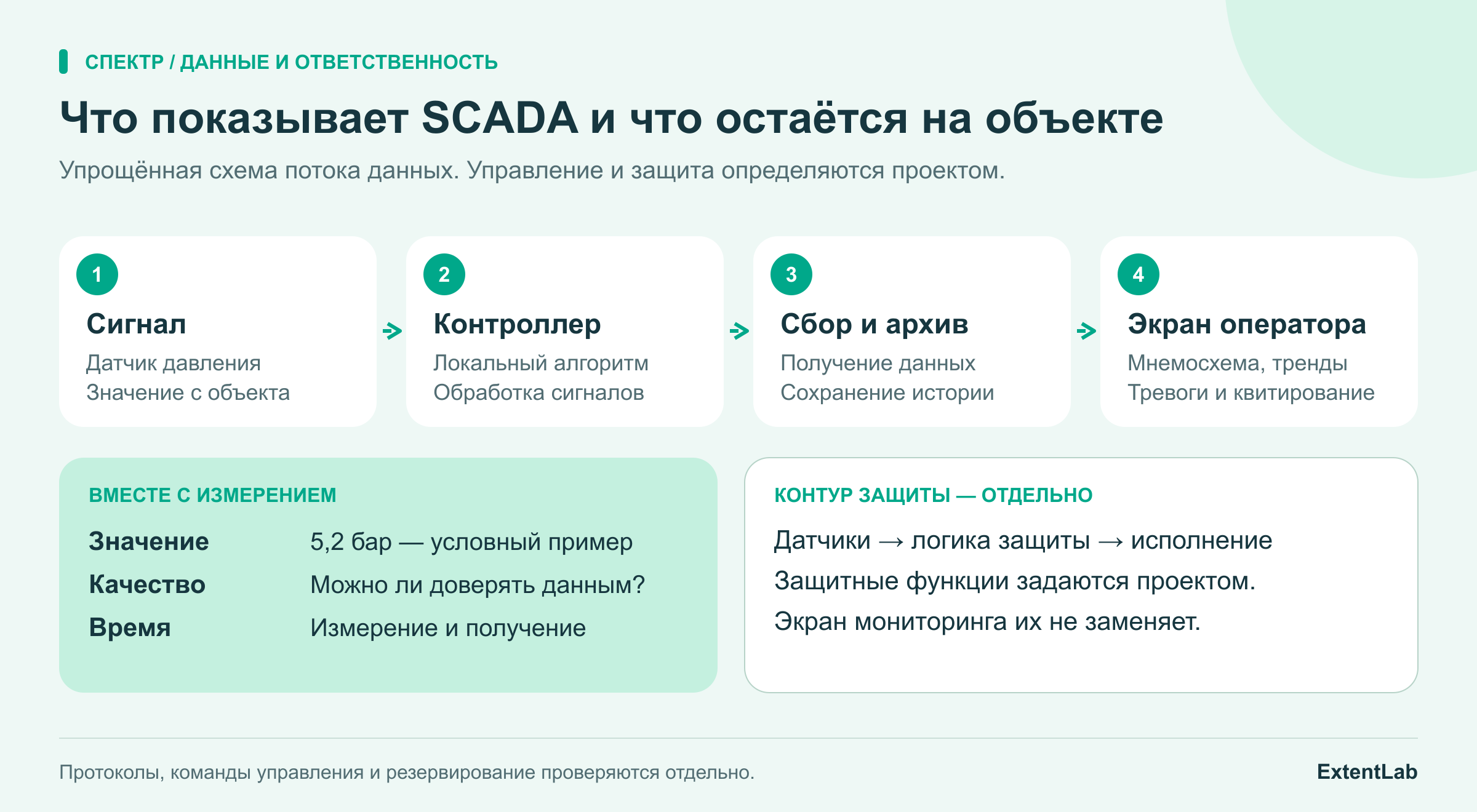

В условной насосной датчик измеряет давление, контроллер обрабатывает сигналы и выполняет локальный алгоритм, а диспетчерская система показывает оператору состояние объектов. Между ними могут находиться шлюзы и другие компоненты обмена. В руководстве NIST по операционным технологиям SCADA, программируемые контроллеры и системы безопасности рассматриваются в контексте общей архитектуры промышленной автоматизации.
Из этого не следует, что любой экран SCADA заменяет контроллер. Быстрые локальные реакции, блокировки и функции безопасности должны оставаться в предусмотренных проектом компонентах. Возможность отправлять команды с диспетчерского уровня отдельно определяется архитектурой, полномочиями и проверками. Наличие браузерного интерфейса ничего об этом не гарантирует.
Для первого обсуждения нарисуйте границы: где выполняется управление, где формируются тревоги, кто хранит историю и что происходит при потере связи. Не переносите эти обязанности на выбранную программу только потому, что в её названии есть SCADA.
Начните с вопроса оператора
Вместо «нам нужно 30 экранов» сформулируйте три вопроса: какой объект требует внимания; что изменилось перед событием; кому передано действие. Для каждого укажите пользователя и необходимый результат. Например: дежурный инженер открывает обзор двух площадок, замечает недоступный источник данных и переходит к конкретному объекту.
Затем подготовьте небольшой набор сигналов: один аналоговый показатель, состояние оборудования и признак связи. Этого достаточно, чтобы проверить основные принципы отображения. На демонстрации большой объём случайных данных скорее скрывает недостатки, чем помогает оценке.
Выбирайте репрезентативный участок: с обычными рабочими режимами, типичной сетью и доступным специалистом. Демонстрация на удобном стенде полезна для начала, но не подтверждает поведение на вашем предприятии.
Подготовьте паспорт сигнала
Число на экране должно иметь понятный смысл. Для нашего условного примера карточка выглядит так:
- Идентификатор: PUMP_02_PRESSURE.
- Объект: насосная, насос № 2.
- Величина: давление на выходе.
- Единица: бар.
- Источник: согласованный тег контроллера через проектный канал обмена.
- Время: отдельно время измерения и время получения системой.
- Качество: актуальные данные, недостоверные данные либо связь отсутствует.
- Пользователь: дежурный инженер.
Согласуйте преобразование единиц и масштабов, частоту поступления данных, допустимую задержку и способ обнаружения потери связи. Отсутствие изменения значения само по себе не означает обрыв: некоторые источники передают данные по изменению. Для контроля доступности требуется согласованный механизм, а не догадка по неподвижному графику.
В модели OPC UA DataValue различаются значение, код состояния и временные отметки источника и сервера. Это пример того, почему одного числа недостаточно. Ссылка описывает стандарт; поддержку OPC UA конкретным продуктом необходимо подтверждать отдельно.
Проверьте четыре сценария на демонстрации
Все числа ниже условные и не задают технологические уставки. Проверки выполняются на согласованном стенде или в подготовленной тестовой среде без вмешательства в действующий процесс.
1. Появилось новое значение
Источник передаёт 5,2 бар. Оператор видит значение возле нужного объекта, единицу измерения и признак качества. После передачи 5,4 бар обновляется именно этот сигнал. Сравните данные источника с экраном, проверьте масштабирование и измерьте задержку при оговорённых условиях.
Результат приёмки: нет перепутанных объектов и единиц; время обновления укладывается в согласованное требование. Красивое движение цифр не заменяет сверку с источником.
2. Источник стал недоступен
В тестовой среде прекращается доступ к источнику. По согласованному правилу система обнаруживает недоступность и явно меняет обозначение качества. Последнее известное значение, если его оставляют на экране, отличается от актуального.
Результат приёмки: оператор понимает, что текущее давление неизвестно. Ноль вместо пропуска недопустим, если он выглядит как реальное измерение. После восстановления связи отдельно проверяются обновление статуса и поведение истории за пропущенный интервал.
3. Требуется разобрать событие
Инженер открывает интервал до и после тестового события, добавляет давление и состояние насоса, проверяет временные отметки. Если в данных есть пробел, он должен быть различим и не создавать впечатление непрерывного измерения.
Результат приёмки: можно сопоставить сигналы и определить доступные факты. График сам по себе не доказывает причину остановки: для вывода могут понадобиться журнал действий, сведения обслуживания и другие источники.
4. Оператор получил тревогу
На стенде воспроизводится согласованное условие. Оператор видит объект, время, описание и приоритет, затем подтверждает получение уведомления. В OPC UA Alarms & Conditions квитирование связано с подтверждением уведомления; это не доказательство устранения технологической причины.
Результат приёмки: подтверждение и возвращение процесса в норму различаются. Дальнейшее действие и ответственный определены регламентом, а журнал позволяет восстановить последовательность.
Сравните ограничения и эксплуатационные условия
После сценариев запросите сведения о подключениях, допустимой нагрузке, сроках хранения и сопровождении. Название протокола в буклете не подтверждает совместимость с конкретным устройством: нужны версия, набор данных и проверка обмена. Резервирование, восстановление, права доступа и требования безопасности оформляйте отдельными пунктами.
Мини-шаблон сравнения для каждой задачи:
- сценарий и исходные данные;
- ожидаемый результат и допустимая задержка;
- фактически показанное поведение;
- ограничения, требуемые доработки и дополнительные компоненты;
- ответственный за подтверждение;
- статус: проверено, не проверено либо не соответствует.
Не заменяйте «не проверено» положительной оценкой. Неизвестное свойство может повлиять на состав проекта и стоимость эксплуатации.
С чем прийти на обсуждение Спектра
В каталоге ExtentLab Спектр описан как промышленная web-SCADA для наблюдения за оборудованием, сигналами и событиями на распределённых объектах. Заявлены телеметрия, архив и исторические тренды, тревоги и квитирование, редактор мнемосхем. Конкретные протоколы, резервирование, управление оборудованием и сертификации требуют отдельного подтверждения.
Для предметного разговора подготовьте перечень объектов, несколько паспортов сигналов и четыре сценария выше. Добавьте ограничения сети и требования к эксплуатации. Это позволит обсуждать пригодность решения для вашего участка по проверяемому поведению.
