SCADA для мониторинга распределённых объектов должна помогать диспетчеру понять, на какой площадке нужна реакция, ещё до открытия подробной мнемосхемы. Если каждый филиал требует отдельного входа и ручной сверки, общая картина существует только в памяти смены.
Решение начинается со структуры обзора: сеть площадок, выбранная площадка, группа оборудования и конкретный объект. Ниже — условный пример трёх площадок, правила сводного состояния и шаблон проектных требований. Это организация наблюдения, а не обещание поддержать любые источники или управлять оборудованием удалённо.
Определите решения центрального диспетчера
Запишите, чем центральная роль отличается от местной. Центральный диспетчер может распределять внимание, связываться с эксплуатацией и сопоставлять доступность данных. Местный специалист знает оборудование и выполняет предусмотренные действия на площадке.
Для каждой роли назовите информацию, которую она должна получить без дополнительных звонков. Например, центральному диспетчеру нужны объект, характер проблемы, качество данных и ответственная площадка. Полная детализация всех измерений на первом уровне может только замедлить поиск.
Если разные площадки используют одинаковые обозначения насосов, добавьте устойчивую иерархию. Идентификатор «Н-01» становится однозначным только вместе с площадкой и участком. Отображаемая подпись может быть короткой, но связи и история не должны зависеть от её уникальности во всей компании.
Постройте уровни обзора
Первый уровень показывает площадки и основания для внимания. Второй раскрывает участки выбранной площадки. Третий помогает найти оборудование. Четвёртый показывает подробности объекта и доступную историю. Число уровней не является нормой: оно зависит от масштаба и задач.
На каждом уровне сохраняйте путь к текущему объекту. После перехода к тренду диспетчер должен понимать, что рассматривает насос северной площадки, а не одноимённый агрегат южной. Обратный переход возвращает понятный контекст.
Не превращайте обзор в декоративную карту, если география не помогает действию. Для компактной сети карточки площадок могут быть удобнее. Карту выбирают, когда расстояние, территория или маршруты действительно влияют на работу.

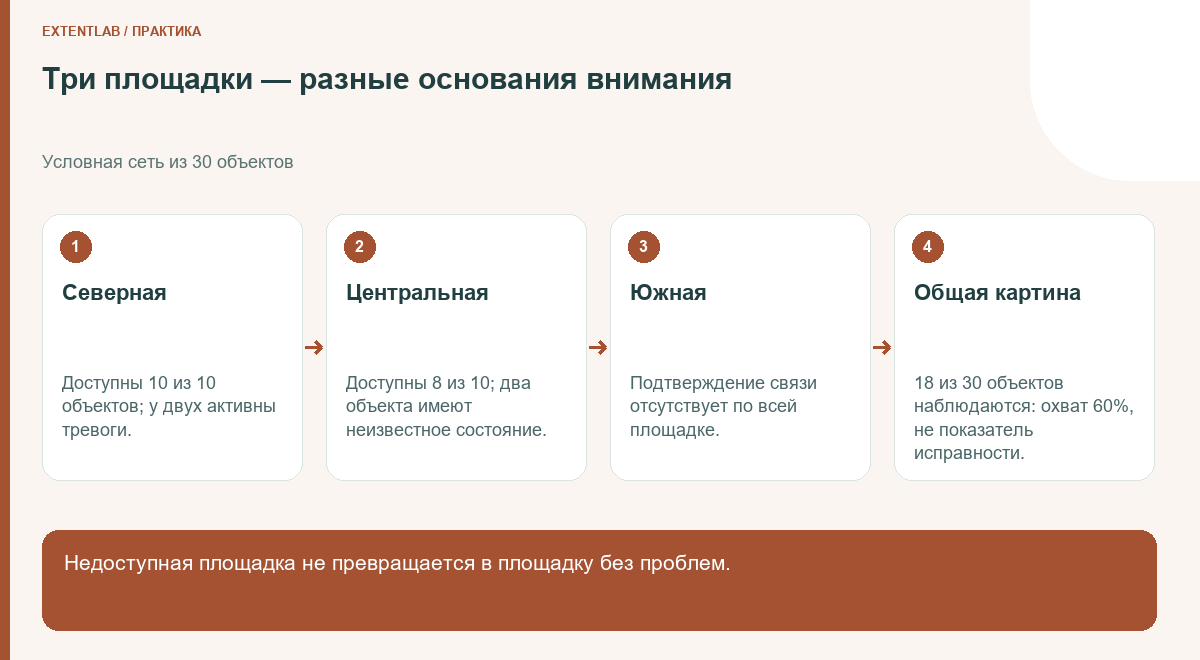

Условная сеть из трёх площадок
Представим северную, центральную и южную площадки, по десять наблюдаемых объектов на каждой. У северной доступна телеметрия всех десяти, но у двух объектов есть активные тревоги. Центральная передаёт данные по восьми объектам, два недоступны. Южная полностью потеряла подтверждение связи.
Обзор должен сохранить эти различия. Нельзя написать «в сети всё нормально», ориентируясь только на полученные показания. Из 30 объектов подтверждены данные по 18, то есть 60%. Этот показатель описывает охват наблюдения, а не долю исправного оборудования.
Для центральной площадки отдельно показывают восемь наблюдаемых и два неизвестных объекта. Для южной последнее известное состояние может быть полезно с явной отметкой, но не засчитывается в текущую подтверждённую картину.
Договоритесь о смысле сводного состояния
Один индикатор площадки должен иметь объяснимое основание. Если он показывает самое важное активное отклонение, пользователь должен знать, какие объекты и правила повлияли на результат. Не называйте такой индикатор «общим здоровьем» без точного определения.
Качество охвата лучше сохранить отдельно от технологического состояния. На площадке могут одновременно существовать подтверждённая тревога и потерянные источники. Один цвет не обязан кодировать все возможные сочетания; текстовые показатели снимают неоднозначность.
Уточните обработку временно выведенного из наблюдения оборудования. Плановое обслуживание, неподключённый объект и внезапная потеря связи — разные причины. Исключение из знаменателя требует согласованного правила и видимости, иначе процент доступных данных можно улучшить простым скрытием проблемных объектов.
Разделите время площадки и время получения
Данные распределённых источников могут приходить с задержкой. Центральный обзор должен показывать, насколько подтверждена актуальность каждого набора, а не только время последнего обновления страницы.
Для общего сравнения нужен однозначный момент времени. Местная зона полезна при разговоре со сменой площадки, но она должна быть подписана. При просмотре истории соблюдайте правила, описанные в материале о временных отметках SCADA.
Проверяйте восстановление после разрыва. Новая связь не означает, что все объекты уже передали допустимые значения. Накопленная история, если она существует, тоже может приходить отдельно от текущего состояния. Конкретное поведение источников нужно подтвердить, а не выводить из факта подключения.
Шаблон карточки площадки
- Идентификатор: устойчивый код и понятное название.
- Состав: участки и перечень объектов в области наблюдения.
- Роль: кто смотрит обзор и какое решение принимает.
- Источник: узел получения данных и ответственная сторона.
- Актуальность: признак подтверждения и правило ограничения.
- Сводка: активные отклонения и охват телеметрии раздельно.
- Ответственный: местная роль и порядок замещения.
- Переходы: участок, объект, история, список тревог.
- Исключения: обслуживание, неподключённые объекты и недоступность.
- Проверка: сценарии потери части и всей площадки.
Добавьте статус подтверждения каждого источника. Документация интерфейса и проверенное получение данных — разные уровни готовности. Отсутствие доступа нельзя скрывать общей строкой «подключим при запуске».

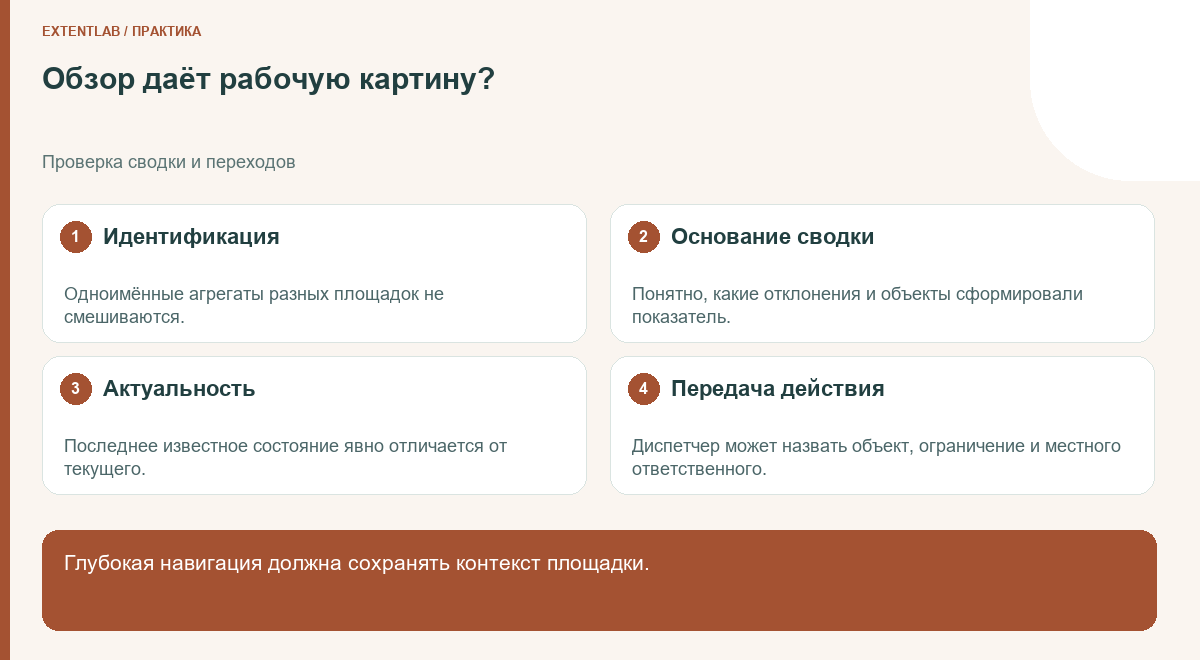

Проверьте навигацию на реальной задаче
Попросите диспетчера найти два тревожных объекта северной площадки, затем назвать неизвестные объекты центральной. Он должен различить состояние оборудования и отсутствие наблюдения без обращения к инженеру.
Следующая задача — передать местной смене точный объект, время и наблюдаемое ограничение. Если после переходов потерялась площадка или используется неоднозначное имя, структура требует доработки. Скорость открытия экранов не компенсирует ошибочную идентификацию.
Наконец, покажите полную потерю южной площадки. Проверьте, что прежние значения не выглядят свежими, охват пересчитан по правилу и остальные площадки остаются понятными. Испытания выполняются в согласованной среде без произвольного нарушения рабочего обмена.
Сохраните перечень проверенных площадок и различий между ними. При добавлении новой не копируйте вывод о готовности автоматически: другой источник или порядок смены может потребовать отдельного испытания. В акте проверки укажите, какие условия уже воспроизведены, а какие пока остаются допущениями проекта.
Ограничьте первую очередь
Начните с нескольких различающихся площадок: обычной, имеющей ограничения связи и использующей иной источник. Так можно проверить структуру и зависимости до тиражирования. Самый удобный объект не всегда выявляет проблемы будущего расширения.
В Спектре предусмотрены наблюдение за распределёнными объектами, телеметрия, архив и исторические тренды, тревоги и редактор мнемосхем. Организацию сводного обзора, подключения и правила доступа необходимо согласовать по конкретному проекту.
Подготовьте перечень площадок и пример трёх состояний: подтверждённая работа, активная тревога и отсутствие данных. С ExtentLab можно обсудить уровни обзора Спектра и критерии их проверки. Общую логику выбора сценариев описывает статья о проверке SCADA.
